水位(wei)流(liu)速流(liu)量(liang)監(jian)測設(she)備

壹(yi)、水位(wei)流速流(liu)量(liang)監(jian)測設(she)備產(chan)品(pin)概述

水(shui)位(wei)流速流(liu)量(liang)監(jian)測設(she)備又(you)稱雷達流速監(jian)測系統，河(he)道流(liu)速監(jian)測系統，水(shui)位(wei)流速流(liu)量(liang)監(jian)測設(she)備是(shi)壹(yi)款安(an)裝在(zai)河(he)流使(shi)用的水文(wen)設(she)備，能在(zai)線監測河(he)流水(shui)位的流速流(liu)量(liang)情(qing)況，並能將監測數(shu)據(ju)遠程(cheng)上傳監管平臺(tai)，實現(xian)管理人員(yuan)遠(yuan)程(cheng)即可了解河(he)流水(shui)域(yu)情況，更(geng)好(hao)的保護河(he)道水(shui)文環境

WX-SW3是(shi)壹(yi)款基(ji)於(yu)微波技術(shu)的全自(zi)動水文在(zai)線監測系統，可(ke)同(tong)時測量(liang)渠(qu)道(dao)內水(shui)位(wei)、流量(liang)和(he)降雨(yu)量(liang)。它(ta)采(cai)用先進的K波段(duan)平面雷達技術(shu)，通(tong)過非接觸(chu)的方式(shi)測量(liang)水(shui)體(ti)的水位(wei)可用於(yu)河(he)道、灌(guan)渠(qu)、地(di)下(xia)排(pai)水管網(wang)、防汛預(yu)警(jing)等場合進行非接(jie)觸(chu)式(shi)流(liu)量(liang)測量(liang)；該(gai)產(chan)品(pin)具(ju)有(you)功(gong)耗(hao)低(di)、體積(ji)小(xiao)巧(qiao)、可(ke)靠(kao)性高、維護方便的特點；測量(liang)過(guo)程(cheng)不受溫(wen)度、泥沙、河(he)流汙(wu)染物(wu)、水面漂浮物(wu)等因素(su)的影響(xiang)。

二、水(shui)位流(liu)速流(liu)量(liang)監(jian)測設(she)備應(ying)用領(ling)域(yu)

1、江河(he)、湖(hu)泊、潮(chao)汐(xi)、水(shui)庫(ku)閘口(kou)、地(di)下(xia)水管網(wang)、灌(guan)渠(qu)灌(guan)道等水位、和(he)雨(yu)量(liang)測量(liang)。

2、輔(fu)助(zhu)水處(chu)理作(zuo)業，如(ru)城(cheng)市供水、排(pai)汙(wu)監(jian)測等。

三、水位流(liu)速流(liu)量(liang)監(jian)測設(she)備產(chan)品(pin)特點

1、適(shi)用於(yu)多(duo)種(zhong)測量(liang)條(tiao)件(jian)，不受腐(fu)蝕(shi)、泡(pao)沫(mo)影響(xiang)，可以輸(shu)出(chu)水位(wei)的測量(liang)數(shu)據(ju)。

2、水位(wei)采(cai)用平面陣列雷達天線，自帶(dai)測量(liang)角度功(gong)能，設(she)備體(ti)積(ji)小(xiao)巧(qiao)，安(an)裝方(fang)便(bian)。

3、方(fang)便的配(pei)置軟件(jian)，可(ke)以根據(ju)實際(ji)需要對(dui)參數(shu)進行方便(bian)的配(pei)置，以適(shi)應(ying)不同的使(shi)用條(tiao)件(jian)。

4、不受大(da)氣(qi)中水蒸汽、溫(wen)度和(he)壓力變(bian)化(hua)的影響(xiang)

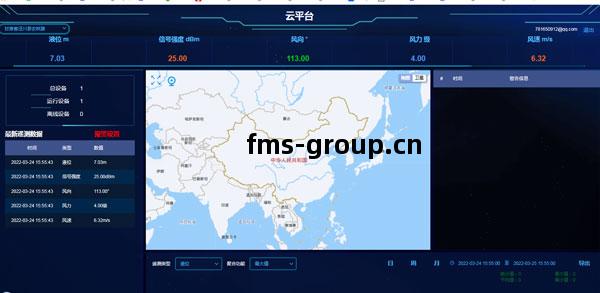

四(si)、監測平臺(tai)

1、CS架(jia)構(gou)軟(ruan)件(jian)平臺(tai)，支持手機(ji)、PC瀏(liu)覽器(qi)直(zhi)接(jie)觀測、無(wu)需(xu)額(e)外(wai)安(an)裝軟(ruan)件(jian)。

2、支(zhi)持多(duo)帳號、多(duo)設(she)備登(deng)錄

3、支持實時(shi)數(shu)據(ju)展示(shi)與(yu)歷史數(shu)據(ju)展示(shi)儀(yi)表板(ban)

4、雲服務(wu)器(qi)、雲(yun)數(shu)據(ju)存儲(chu)，穩(wen)定(ding)可(ke)靠(kao)，易(yi)於(yu)擴展，負載均衡。

5、支持短(duan)信報警(jing)及(ji)閾值(zhi)設(she)置

6、支持地(di)圖(tu)顯(xian)示、查(zha)看設(she)備信息。

7、支持數(shu)據(ju)曲(qu)線分析(xi)

8、支持數(shu)據(ju)導出(chu)表格(ge)形式(shi)

9、支(zhi)持數(shu)據(ju)轉(zhuan)發(fa)，HJ-212協議，TCP轉(zhuan)發(fa)，http協議等。

10、支持數(shu)據(ju)後處(chu)理功(gong)能

11、支持外(wai)置運行javascript腳本(ben)

五、概要指標(biao)

供電電壓：100mA（工(gong)作(zuo)），＜1mA(休(xiu)眠)；

工(gong)作(zuo)電壓：12V供電

運行溫度：-35℃~60℃；

存儲(chu)溫(wen)度：-40℃~60℃；

野外(wai)防(fang)護等級：IP68

信號輸(shu)出(chu)：RS485/MODBUS協議；

六(liu)、技術(shu)參數(shu)

水位測量(liang)

測距範(fan)圍：0.4-40米(mi)

測距精(jing)度：±1cm

測距分(fen)辨(bian)率：1mm

間隔時(shi)間：1-5000min

流速測量(liang)

測距範(fan)圍：0.15～15m/s

測速精(jing)度：±2%

速度分辨(bian)率：0.01m/s

雨(yu)量(liang)監(jian)測

測量(liang)範(fan)圍：雨(yu)強0～4mm/min

測量(liang)精(jing)度：±0.2mm

分辨(bian)率：0.2mm

承(cheng)雨(yu)口(kou)徑：φ200mm

供電方式(shi)：太(tai)陽(yang)能電池板+蓄電池組合供電

支架(jia)高(gao)度：4米(mi)

工(gong)作(zuo)環境：-20℃～80℃（不結冰(bing)狀(zhuang)態）

七、安(an)裝註意事項(xiang)

1、安(an)裝環境

測驗渠(qu)段(duan)內(nei)無(wu)巨大(da)塊(kuai)石(shi)阻(zu)水(shui)，無(wu)巨大(da)漩(xuan)渦(wo)、亂流等現(xian)象

測驗渠(qu)段(duan)宜順直(zhi)、穩(wen)定(ding)、水(shui)流(liu)集中

測驗渠(qu)段(duan)需(xu)硬(ying)化(hua)處(chu)理，測量(liang)斷(duan)面宜規整

測驗渠(qu)段(duan)應(ying)保持順暢，防止(zhi)漂浮物(wu)堆(dui)積

2、安(an)裝高(gao)度

建(jian)議(yi)安(an)裝高(gao)度3-4米(mi)

附(fu)件(jian)：水(shui)文監測站(zhan)施(shi)工(gong)手冊

壹(yi)、布點原(yuan)則(ze)：

1.監(jian)測點附(fu)近(jin)1000米(mi)內(nei)土地使(shi)用狀(zhuang)況相(xiang)對(dui)穩(wen)定(ding)；

2.監(jian)測點周圍(wei)水(shui)平面應(ying)保證(zheng)270°以(yi)上的捕(bu)集(ji)空(kong)間(jian)，如(ru)果(guo)監測點靠(kao)近(jin)建(jian)築物(wu)，監(jian)測點周圍(wei)水(shui)平面應(ying)有(you)180°以上的自由(you)空(kong)間(jian)；

3.監測點周圍(wei)環境狀(zhuang)況相(xiang)對(dui)穩(wen)定(ding)，所(suo)在(zai)地址條(tiao)件(jian)需(xu)長(chang)期穩(wen)定(ding)和(he)足夠堅實，安(an)全(quan)和(he)防火措施(shi)有(you)保障；

4.監測點附(fu)近(jin)無(wu)強大(da)的電磁幹擾(rao)，無(wu)強烈(lie)震(zhen)蕩源，周圍(wei)盡(jin)量(liang)有(you)穩(wen)定(ding)避(bi)雷(lei)設(she)備；

5.應(ying)考慮監測點位(wei)置有(you)通暢、便利的出(chu)入通(tong)道(dao)及(ji)條(tiao)件(jian)，便(bian)於(yu)維護；

6.監測點傳(chuan)感(gan)器(qi)高(gao)度應(ying)在(zai)離地(di)面2-5米(mi)範(fan)圍內(nei)；

7.監測點周圍(wei)50米(mi)範(fan)圍內(nei)無(wu)明(ming)顯(xian)固定(ding)汙(wu)染源；

8.氣象站(zhan)安(an)裝在(zai)非配(pei)套(tao)定(ding)制監控(kong)桿(gan)上，要考慮基(ji)礎桿(gan)的承(cheng)重(zhong)能力；

9.監測點位(wei)應(ying)盡(jin)量(liang)選擇光照(zhao)充(chong)足的地方(fang)（白天光照(zhao)時(shi)間(jian)盡(jin)量(liang)保持在(zai)6H以上）或監測點位(wei)周邊(bian)有(you)穩(wen)定(ding)可(ke)靠(kao)的AC220V電力供應(ying)。

二、點位(wei)確認(ren)

布點選擇完成(cheng)後，將(jiang)點位(wei)在(zai)監測區域(yu)平面圖上標記出(chu)。將帶(dai)有(you)監測點方(fang)位(wei)標記(ji)的平面圖交於(yu)甲(jia)方(fang)確認(ren)簽字(zi)。

三、施(shi)工(gong)

1.監(jian)控(kong)桿(gan)地(di)籠(long)預(yu)埋(mai)

1)根據(ju)現(xian)場實際(ji)地質條(tiao)件(jian)，監(jian)控(kong)桿(gan)基(ji)礎預埋(mai)坑采(cai)用人工(gong)配(pei)合挖(wa)掘機(ji)施(shi)工(gong)。預(yu)埋(mai)坑尺(chi)寸(cun)100cm（長(chang)）*100cm（寬）*100cm（深(shen)）。若出(chu)現(xian)超挖(wa)，不得使(shi)用棄土就地回填，應(ying)采用碎石(shi)或砂回填到設(she)計(ji)值(zhi)。預埋(mai)坑邊(bian)應(ying)對(dui)準(zhun)正南正北方向；

2)預(yu)埋(mai)件(jian)絲(si)扣朝(chao)上垂(chui)直地(di)面立於(yu)坑內(nei)，向坑內填充(chong)混(hun)凝(ning)土（水泥(ni)：沙子(zi)=1:3）至(zhi)稍(shao)高(gao)於(yu)地平面；

3)根據(ju)季節(jie)和(he)當(dang)地氣(qi)候(hou)環境，晾曬(shai)3天左(zuo)右(you)時間(jian)至水泥基(ji)礎完全(quan)凝(ning)固後(hou)完成(cheng)預埋(mai)。

2.設(she)備安(an)裝及(ji)監(jian)控(kong)桿(gan)起立

1)用配(pei)套(tao)螺栓將設(she)備固定(ding)在(zai)設(she)備支(zhi)架(jia)上，註意平彈墊(dian)的安(an)裝；

2)用配(pei)套(tao)螺栓將設(she)備支(zhi)架(jia)固定(ding)在(zai)監控(kong)桿(gan)約(yue)3米(mi)處(chu)；

3)用配(pei)套(tao)螺栓將太(tai)陽(yang)能板安(an)裝在(zai)太陽(yang)能板支架(jia)上；

4)用配(pei)套(tao)緊(jin)定(ding)將(jiang)雷(lei)達水位傳感器(qi)安(an)裝在(zai)法蘭(lan)上，並將(jiang)法蘭(lan)固定(ding)在(zai)支架(jia)處(chu)。

四(si)、施(shi)工(gong)的質量(liang)控(kong)制要求和(he)安(an)全(quan)註意事項(xiang)

1.監(jian)控(kong)桿(gan)施(shi)工(gong)的全過(guo)程(cheng)應(ying)順序(xu)作(zuo)業，桿(gan)外(wai)觀(guan)順直(zhi)、流(liu)線、平滑(hua)、垂(chui)直；

2.太(tai)陽(yang)能板傾斜(xie)45°朝(chao)正南方(fang)；

3.監控(kong)桿(gan)的防銹(xiu)層(ceng)不得破壞；

4.電纜線接頭牢固可(ke)靠、防水絕緣、不易(yi)暴(bao)露(lu)；

5.吊(diao)裝時(shi)註意交通(tong)行人、行車(che)的安(an)全(quan)；

6.監(jian)控(kong)桿(gan)在(zai)吊(diao)裝時(shi)，壹(yi)定(ding)要系遛繩(sheng)，控(kong)制起重(zhong)物的姿態穩(wen)定(ding)；

7.吊(diao)裝時(shi)要設(she)置警(jing)示(shi)標誌(zhi)。

五、施(shi)工(gong)質量(liang)保證(zheng)措(cuo)施(shi)

1.所(suo)需的主(zhu)要材(cai)料應(ying)符(fu)合設(she)計(ji)文(wen)件(jian)和(he)現(xian)行標準(zhun)要求，並須(xu)有(you)出(chu)廠合格(ge)證(zheng)，必(bi)要時應(ying)作(zuo)試驗(yan)。

2.施(shi)工(gong)嚴格按(an)規(gui)範(fan)中要求進行質量(liang)控(kong)制。並實行工(gong)序(xu)檢(jian)驗，當(dang)上道工(gong)序(xu)合格(ge)後，下(xia)道工(gong)序(xu)方可施(shi)工(gong)。

3.強化(hua)質量(liang)意(yi)識(shi)，嚴格按(an)設(she)計(ji)、現(xian)行施(shi)工(gong)規(gui)範(fan)、規則(ze)，以(yi)及(ji)業主(zhu)的特殊(shu)要求、現(xian)場指(zhi)示組(zu)織施(shi)工(gong)，把(ba)創(chuang)優工(gong)作(zuo)貫(guan)徹到(dao)施(shi)工(gong)生產(chan)全過(guo)程(cheng)，確保工(gong)程(cheng)質量(liang)。

4.加(jia)強工(gong)序(xu)質量(liang)控(kong)制，嚴格按(an)質量(liang)保證(zheng)體(ti)系組織生產(chan)，制定(ding)各(ge)工(gong)序(xu)、各(ge)環節(jie)的操作(zuo)標準(zhun)、工(gong)藝(yi)標準(zhun)、檢(jian)查標(biao)準(zhun)，對(dui)工(gong)序(xu)標準(zhun)執行情況作(zuo)好(hao)記錄，使(shi)各(ge)工(gong)序(xu)銜接有(you)序並實現(xian)可追(zhui)溯性。

5.強化(hua)工(gong)程(cheng)管理，落實技(ji)術(shu)責任制，制定(ding)有(you)針對(dui)性的專項(xiang)施(shi)工(gong)方(fang)案，認(ren)真(zhen)做(zuo)好(hao)技術(shu)交(jiao)底。

6.在(zai)施(shi)工(gong)中保證(zheng)每個分(fen)項(xiang)工(gong)程(cheng)以(yi)優質為(wei)標(biao)準(zhun)，全部(bu)質量(liang)合格(ge)，並樹(shu)立樣(yang)板項(xiang)目，以(yi)樣板(ban)工(gong)程(cheng)帶(dai)動全部(bu)工(gong)程(cheng)實施(shi)。

六(liu)、工(gong)期保證(zheng)措(cuo)施(shi)

1.加(jia)強技(ji)術(shu)指導，嚴格管理，進行有(you)效的組織和(he)協調(tiao)。

2.強化(hua)管理、健全(quan)內(nei)部(bu)經(jing)濟(ji)責任制，發揮(hui)經(jing)濟(ji)杠(gang)桿(gan)的作(zuo)用，充(chong)分調(tiao)動施(shi)工(gong)隊(dui)的積極性、自覺(jiao)性，作(zuo)為(wei)保證(zheng)工(gong)期的組織和(he)思想保證(zheng)。

3.組(zu)織經(jing)驗豐(feng)富和(he)施(shi)工(gong)能力強的隊伍(wu)上場；人員(yuan)、機(ji)械(xie)設(she)備配(pei)置優良(liang)，齊(qi)全(quan)，確保每天完(wan)成(cheng)施(shi)工(gong)計(ji)劃(hua)。

4.分階段(duan)把(ba)握(wo)節(jie)點目標(biao)。為(wei)便(bian)於(yu)檢(jian)查考(kao)核(he)調(tiao)整，在(zai)總體施(shi)工(gong)計(ji)劃(hua)的控(kong)制之下(xia)，編(bian)制分左右幅(fu)施(shi)工(gong)計(ji)劃(hua)目標(biao)，強調(tiao)節(jie)點進度，以有(you)效的控(kong)制實現(xian)總體計(ji)劃(hua)。

5.加(jia)強物(wu)資采購(gou)供應(ying)管理，及(ji)時(shi)保障物資供應(ying)滿足(zu)工(gong)程(cheng)建(jian)設(she)需(xu)要。

6.積極協調(tiao)關(guan)系，創(chuang)造(zao)良(liang)好(hao)的建(jian)設(she)施(shi)工(gong)環境。按(an)照(zhao)程(cheng)序(xu)進行組織施(shi)工(gong)，使(shi)影響(xiang)進度各(ge)種(zhong)因素(su)得到(dao)有(you)效控(kong)制。

七、安(an)全(quan)施(shi)工(gong)管理措施(shi)

實施(shi)過(guo)程(cheng)中，嚴格遵(zun)守(shou)有(you)關(guan)安(an)全(quan)、健康(kang)及(ji)環境衛(wei)生方面的法規和(he)規範(fan)。安(an)全(quan)裝置、設(she)備與(yu)保護器(qi)材(cai)及(ji)采(cai)取(qu)其(qi)他有(you)效措施(shi)，以(yi)保護現(xian)場施(shi)工(gong)和(he)監理人員(yuan)的生命、健康(kang)及(ji)安(an)全(quan)；

八(ba)、環境保護措施(shi)

1.廢(fei)棄物的處(chu)理:不適宜填築的材(cai)料及(ji)時(shi)分(fen)別堆(dui)放整齊(qi)或(huo)運(yun)至(zhi)指(zhi)定(ding)場(chang)所(suo)；

2.施(shi)工(gong)廢(fei)水及(ji)時(shi)排(pai)放到下(xia)水道(dao)，不得汙(wu)染自(zi)然水源。施(shi)工(gong)地(di)點要防治(zhi)噪音汙(wu)染，施(shi)工(gong)車(che)輛不得鳴(ming)笛(di)；

3.防(fang)止(zhi)開(kai)挖(wa)出(chu)的泥土(tu)被雨(yu)水(shui)沖散或(huo)流(liu)溢(yi)，遇上幹燥(zao)天氣(qi)容(rong)易(yi)產(chan)生二次揚(yang)塵(chen)。挖(wa)掘機(ji)附(fu)近(jin)的運輸(shu)道(dao)口(kou)需(xu)及(ji)時(shi)清(qing)掃(sao)。

九(jiu)、安(an)裝實拍(pai)圖(tu)
