明(ming)渠流量(liang)監測站

壹(yi)、明(ming)渠流量(liang)監測站產(chan)品(pin)簡(jian)介

明(ming)渠流量(liang)監測站又稱(cheng)水(shui)流量(liang)監測系(xi)統，多(duo)普勒明(ming)渠流量(liang)監測系(xi)統，明(ming)渠流量(liang)監測站基(ji)於多(duo)普勒效應(ying)，是壹款(kuan)對河(he)流水(shui)渠(qu)等(deng)水(shui)體(ti)進(jin)行(xing)自(zi)動(dong)監測的設(she)備(bei)，能夠(gou)幫(bang)助人們(men)及(ji)時了(le)解河(he)流的水(shui)流變(bian)化(hua)趨勢(shi)，為水(shui)資(zi)源(yuan)的管理(li)提(ti)供數(shu)據支(zhi)持(chi)

WX-ML1明(ming)渠流量(liang)監測系(xi)統主(zhu)要由多普勒流速(su)儀、數(shu)據采(cai)集(ji)、通信(xin)網絡和軟件平臺(tai)四部分組成(cheng)組成(cheng)，多普勒流速(su)儀是(shi)在(zai)自(zi)然(ran)水(shui)體(ti)中測量(liang)水(shui)的(de)流速(su)、流量(liang)的傳(chuan)感器。多普勒流量(liang)計(ji)分為傳感器、主機(ji)兩(liang)部分。

傳(chuan)感(gan)器有兩(liang)個換能器，壹個(ge)發射(she)，壹(yi)個接收。當傳感器正(zheng)對著(zhe)水(shui)流方向(xiang)，也(ye)就(jiu)是(shi)逆(ni)流測量(liang)的前(qian)提下(xia)：

1.水(shui)流靜止情(qing)況(kuang)下(xia)，接收到的頻率跟(gen)發射(she)頻率壹(yi)樣(yang)。

2.流速(su)越快，接收傳感器接收到的頻率越快，會(hui)高(gao)於發(fa)射的頻率。

3.流速(su)越慢，接收傳感器接收到的頻率越慢，但是(shi)會高(gao)於發(fa)射的頻率。

當(dang)傳感(gan)器順著(zhe)水(shui)流方向(xiang)測量(liang)的前(qian)提下(xia)：

1.水(shui)流靜止情(qing)況(kuang)下(xia)，接收到的頻率跟(gen)發射(she)頻率壹(yi)樣(yang)。

2.流速(su)越快，接收傳感器接收到的頻率越快，但(dan)是(shi)會低於(yu)發射(she)的(de)頻率。

3.流速(su)越慢，接收傳感器接收到的頻率越慢，但是(shi)會低(di)於(yu)發(fa)射(she)的頻率。

從(cong)上(shang)面(mian)這個就可(ke)以(yi)通過(guo)硬件和軟件計(ji)算(suan)出(chu)水(shui)流流速(su)和水(shui)流方向(xiang)。

二(er)、明(ming)渠流量(liang)監測站工作(zuo)原理(li)

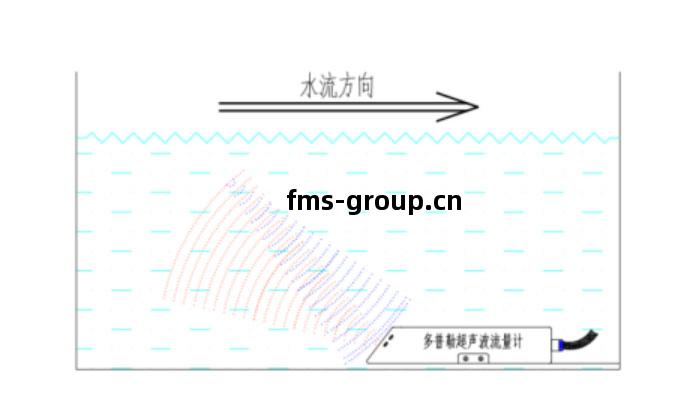

產(chan)品(pin)流速(su)測量(liang)基(ji)於多(duo)普勒效應(ying)，探頭斜(xie)向(xiang)上(shang)發出(chu)壹(yi)束超聲(sheng)波，當(dang)超聲(sheng)波接觸(chu)到流體(ti)中的(de)雜(za)質(zhi)或氣(qi)泡時(shi)會使(shi)反射(she)的(de)超聲(sheng)波產(chan)生多(duo)普勒頻移Δf，多普勒頻移Δf正(zheng)比(bi)於流體(ti)流速(su)，通過(guo)測量(liang)多普勒頻移Δf即(ji)可(ke)測量(liang)出(chu)流體(ti)的(de)流速(su)V。

產品(pin)基(ji)於壓力(li)傳(chuan)感(gan)器測量(liang)液位(wei)，通過(guo)設定(ding)的渠(qu)道(dao)參數(shu)可(ke)自(zi)動(dong)計(ji)算(suan)流體(ti)截(jie)面(mian)積S，基(ji)於速(su)度面(mian)積法(fa)，即(ji)可(ke)測量(liang)液體(ti)的(de)流量(liang)Q。

Q = V × S

產(chan)品(pin)特(te)點(dian)

l采用(yong)超(chao)聲(sheng)多(duo)普勒原理(li)測量(liang)流速(su)、測量(liang)，精度(du)高(gao),環境(jing)限制(zhi)小；

l采(cai)用(yong)速(su)度面(mian)積法(fa)測量(liang)流量(liang)，無需建(jian)設堰(yan)槽(cao)，施(shi)工成本(ben)低(di)；

l高(gao)集成(cheng)度，支持(chi)流速(su)、液位(wei)、瞬時(shi)流量(liang)、累計(ji)流量(liang)、溫度(du)同時(shi)測量(liang)；

l自帶溫(wen)度(du)傳感(gan)器，補償(chang)水(shui)溫(wen)對(dui)聲(sheng)速(su)的影(ying)響；

l內嵌(qian)圓(yuan)形(xing)、矩(ju)形(xing)、梯形(xing)、三角(jiao)形(xing)等多(duo)種(zhong)管道模型(xing)，調試便(bian)捷(jie)；

l仿(fang)生(sheng)學外觀(guan)設(she)計(ji)，有效減少垃(la)圾遮擋；

l低(di)功(gong)耗(hao)設(she)計(ji);工作(zuo)電(dian)流小於(yu)25mA;適用(yong)電(dian)池或(huo)太陽能供電(dian)。

三、參(can)數(shu)指(zhi)標(biao)

四、使(shi)用(yong)方(fang)法(fa)

1、安(an)裝(zhuang)要求

水(shui)質(zhi)要求：依(yi)據(ju)測量(liang)原理(li)，待(dai)測水(shui)體(ti)需含有壹定微(wei)小(xiao)雜質(zhi)或氣(qi)泡，但(dan)水(shui)中漂(piao)浮(fu)物不易(yi)過多(duo)，避免幹(gan)擾(rao)。

水(shui)體(ti)流態要求：應(ying)安裝(zhuang)在(zai)具(ju)有固定(ding)斷面(mian)的順直(zhi)段(duan)下(xia)遊，順直(zhi)段(duan)長度(du)最好是渠道(dao)水(shui)力(li)半(ban)徑(jing)的(de)5-10倍(bei)（順直(zhi)段(duan)越長測量(liang)精度(du)越高(gao)），且(qie)這壹(yi)距(ju)離範圍內不得有過流阻(zu)擋物(wu)（如(ru)水(shui)閘(zha)、堰(yan)等），以(yi)保證(zheng)探頭前(qian)段(duan)水(shui)流流態的(de)均(jun)勻(yun)穩(wen)定(ding)。

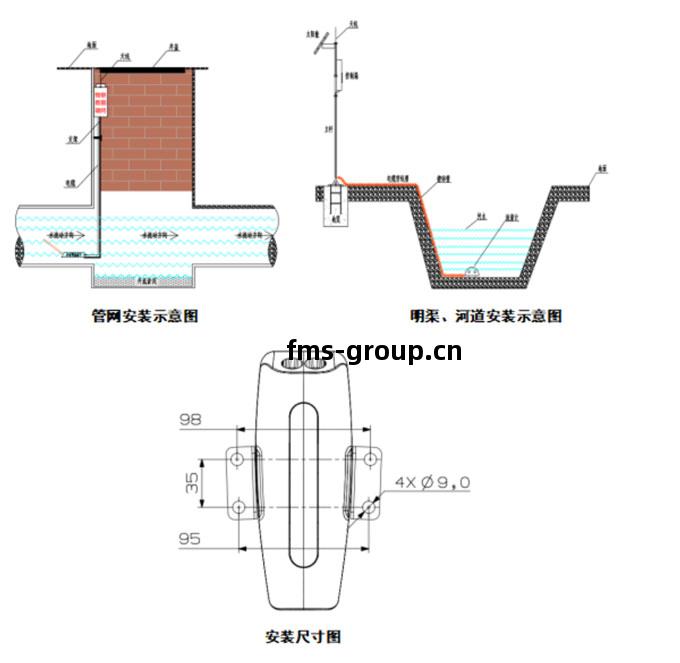

2、 安(an)裝(zhuang)示圖

五、雲平臺(tai)介紹

1.CS架(jia)構軟件平臺(tai)，支(zhi)持(chi)手機(ji)、PC瀏(liu)覽器直接觀測、無需額外(wai)安裝(zhuang)軟件。

2.支(zhi)持(chi)多(duo)帳號(hao)、多設(she)備(bei)登錄

3.支(zhi)持(chi)實(shi)時(shi)數(shu)據展(zhan)示與歷史數(shu)據展(zhan)示儀表板

4.雲服(fu)務器、雲數(shu)據存儲，穩(wen)定(ding)可(ke)靠(kao)，易(yi)於擴展，負(fu)載(zai)均(jun)衡(heng)。

5.支(zhi)持(chi)短(duan)信(xin)報警(jing)及(ji)閾(yu)值(zhi)設(she)置(zhi)

6.支(zhi)持(chi)地(di)圖顯(xian)示、查(zha)看(kan)設備(bei)信(xin)息。

7.支持(chi)數(shu)據曲(qu)線(xian)分析

8.支持(chi)數(shu)據導(dao)出(chu)表格(ge)形(xing)式

9.支持(chi)數(shu)據轉(zhuan)發(fa)，HJ-212協議(yi)，TCP轉(zhuan)發(fa)，http協議(yi)等(deng)。

10.支(zhi)持(chi)數(shu)據後(hou)處(chu)理(li)功(gong)能

11.支(zhi)持(chi)外(wai)置運行(xing)javascript腳本
